EVA發泡改性：鞋材中底到瑜伽墊，制造商可以生產出柔軟且耐用的輕便發泡產品
通過茂金屬催化技術可以為EVA (乙烯醋酸乙烯酯) 發泡產品提供優異的機械性能和彈性。這些具有不同熔融指數和密度的創新型聚合物改性劑可適應多種發泡加工工藝，并在保持鞋材性能的同時穿著更輕便。

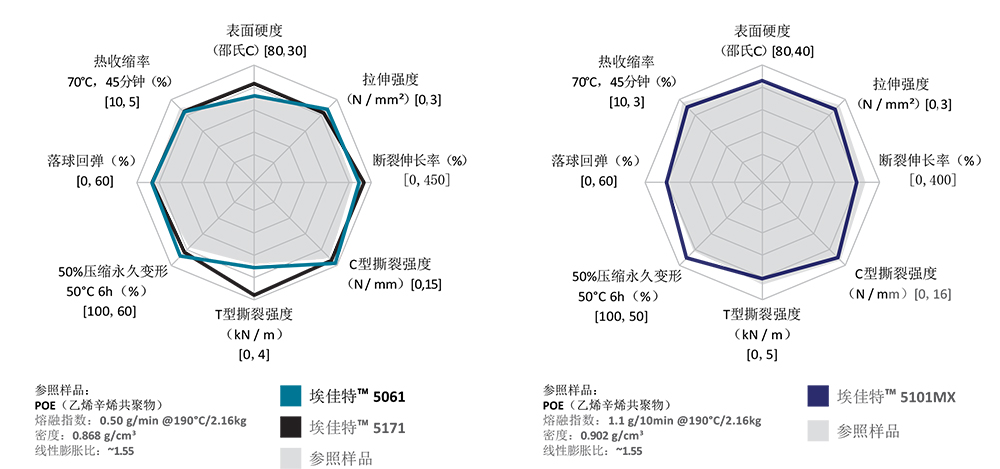

出色的發泡性能：與參照的改性劑對比中，埃佳特™ 5061，埃佳特™ 5171（左圖）和埃佳特™ 5101 MX（右圖）在關鍵特性（如壓縮永久變形，表面硬度和斷裂伸長率） 表現出優異的性能。
| 成分 | phr |
| EVA (28%VA) | 70 |
| 埃佳特或參照樣品 | 30 |
| 特性 | 埃佳特™ 5061 | 埃佳特™ 5101MX | 埃佳特™ 5171 | 埃佳特™ 5371 | 測試方法基于 |
| 熔融指數, 190°C/2.16 kg g/10 min | 0.5 | 1.1 | 1 | 5 | ASTM D1238 |
| 密度g/cm3 | 0.868 | 0.9 | 0.868 | 0.868 | ASTM D1505 |
| 熔融峰值溫度℃(℉) | 54 (129) | 94 (200) | 55.2 (131) | 57.7 (136) | 埃克森美孚方法 |
| 維卡軟化溫度℃(℉) | 55.8 (132) | 91.2 (196) | 54.2 (130) | 503 (122) | 埃克森美孚方法 |
| 硬度(邵氏A/D) | 70A | 39D | 70A | 68A | 埃克森美孚方法 |
| 拉伸應力MPa (psi) | >10 (>1500) | >28 (>4100) | >7.8 (>1100) | >55 (>760) | 埃克森美孚方法 |
| 斷裂伸長率% | >800 | >800 | >800 | >800 | 埃克森美孚方法 |
中文
English
